O LT8342 da Analog Devices é um conversor CC/CC elevador e síncrono com I_Q baixa. Apresenta arquitetura Silent Switcher® e modulação opcional em frequência de espectro espalhado para minimizar as emissões de interferência eletromagnética (EMI), além de fornecer altas eficiências nas frequências de chaveamento elevadas. São opcionais a proteção contra curto-circuito na saída e a redução da corrente de irrupção. O LT8342 integra comutadores de potência de 40 V e 9 A que operam numa frequência de chaveamento programável entre 300 kHz e 3 MHz e sincronizável para um clock externo. Este conversor apresenta na saída uma partida suave programável, uma sinalização de power-good e um bloqueio de sobretensão.

A ampla faixa de tensão na entrada/saída, a baixa corrente quiescente no pino V_IN na operação em modo rajada, e a capacidade do ciclo de trabalho de 100% para o MOSFET síncrono na operação PassThru™ (V_IN ≥ V_OUT), tornam o LT8342 bem adequado para aplicações de conversão elevadora de uso geral e de pré-reforço no setor automotivo. Para reduzir a corrente quiescente em V_OUT na malha de realimentação, um divisor resistivo interno e opcional (≥10 MΩ) e dois pinos selecionam 21 níveis de tensão na saída.

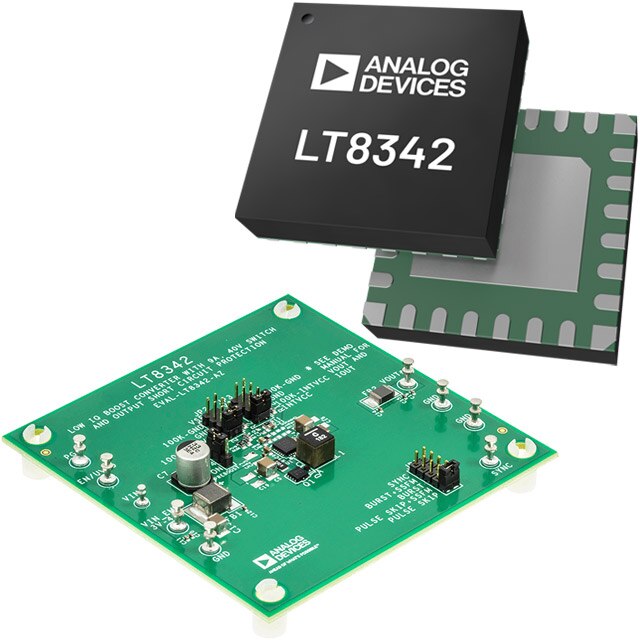

A placa de teste EVAL-LT8342-AZ fornece um design comprovado para avaliar o conversor LT8342, e o circuito de aplicação é configurado para demonstrar o desempenho ideal e o tamanho do componente. A placa de teste é configurada para funcionar a 2 MHz com uma tensão de saída de 24 V a partir de uma tensão de entrada de 6 V a 20 V e fornece até 3 A de corrente na carga, quando V_IN for 12 V. A EVAL-LT8342-AZ apresenta um bloqueio de subtensão ajustável na entrada, uma sincronização com o clock externo, um desligamento térmico, um modo de operação selecionável, uma desconexão da entrada e um PassThru.
